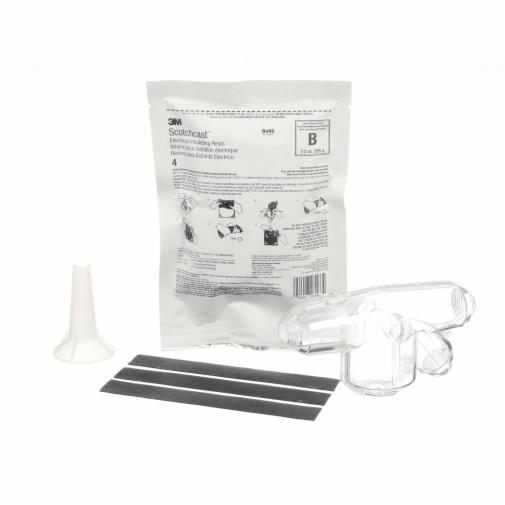

Trousses d’épissure en Y avec résine 90-B1N ScotchcastMC 3MMC, 10/caisse
- 3M ID 7100123109
- UPC 00051128613467
Détails
Points saillants
- Conçue pour les câbles non blindés
- Isole et scelle les épissures en Y pour les connecteurs de compression
- Convient à la fois aux connecteurs boulonnés fendus et aux conducteurs sertis
- Conforme à la directive RoHS 2011/65/EU
- Conforme à la directive RoHS 2011/65/EU
Les Trousses d’épissure en Y en résine ScotchcastMC 3MMC sont conçues pour isoler et sceller les épissures en Y pour les connecteurs de compression des câbles d’alimentation.
La Trousse d’épissure en Y en résine ScotchcastMC 3MMC isole et scelle les épissures en Y pour les connecteurs de compression (de type C ou H) des câbles jusqu’à 5 kV.
Applications recommandées
- Isole et rend étanche les épissures en Y faites avec des connecteurs boulonnés fendus sur des câbles jusqu’à 1 kV
Propriétés typiques
| Application voltage | Faible tension |
| Blindage du câble | Non blindé |
| Couleur du produit | Noir |
| Diamètre extérieur de l'isolation de la prise | 0.375 po |
| Diamètre extérieur maximal de l’isolant (impérial) | 0.812 po |
| Diamètre extérieur maximal de l’isolant (métrique) | 20.1 mm |
| Diamètre extérieur maximal du câble | 1/2-13/16 |
| Diamètre extérieur minimal de l’isolant (impérial) | 0.5 po |
| Diamètre extérieur minimal de l’isolant (métrique) | 12.7 mm |
| Durée de conservation | 36 mo |
| Marques | ScotchcastMC |
| Matériau | Époxyde |
| Modèle | Résine coulée |
| Nombre de conducteurs | Multiple, Simple |
| Plage de diamètres extérieurs de la pose câble | 0,500 à 0,812 pouce |
| Plage de diamètres extérieurs de l’isolant | 0,50 à 0,812 pouce |
| Plage du diamètre extérieur de l'isolation | 0,50 à 0,812 pouce |
| Pour la connexion du papier – avec des câbles à isolation en plastique | Non |
| Série de produits | Série 90-B1 |
| Taille maximale du conducteur (impériale) | 4/0 AWG |
| Taille maximale du conducteur (métrique) | 70 mm² |
| Taille minimale du conducteur (impériale) | 1/0 AWG |
| Taille minimale du conducteur (métrique) | 50 mm² |
| Tailles de conducteur (impériale) | 2/0 AWG |
| Tension | 1 kV |
| Type de câble | Câble d’alimentation |
| Type de produit | Épissures en résine |
| Type d’épissure | Résine |
| Utilisation | Scellement, isolation électrique et protection mécanique |
