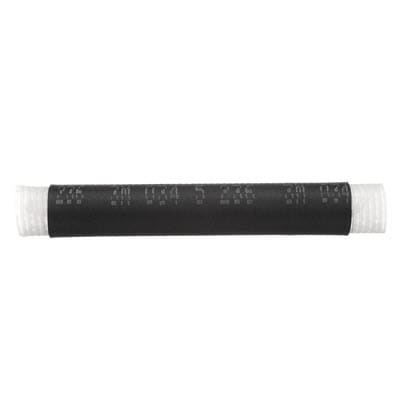

Isolateur Cold Shrink 3MMC, 8426-9M, tampons de mastic compris, 30 à 90 mm² (2 à 4/0 AWG), jusqu’à 1 kV
- 3M ID 7000132877
- UPC 00054007434368
Détails
Points saillants
- Installation rapide et facile; aucun outil spécial et aucune chaleur nécessaires
- Joint d’étanchéité étanche qui conserve la résilience et la pression
- Convient à une vaste plage de calibres de câble
- Résiste aux acides, aux alcalis et à l’ozone
- Comprend des bandes de mastic de manière à convenir à une gamme plus large
- Résiste à des températures de -40 à 90 °C (-40 à 194 °F)
- Étanchéité environnementale pour les applications de communication et les autres applications non électriques
Cette épissure répond aux exigences de la norme ANSI C119-1 et du Western Underground Guide 2.14 pour les épissures secondaires d’au plus 1 kV.
Les tubes Cold Shrink 3MMC utilisent un système d’application unique de rétraction à froid. Ils sont fournis préétirés sur une âme amovible pour une installation efficace et facile. Le retrait de l’âme (déroulage) après le positionnement permet au produit de se resserrer en position formant ainsi un joint résistant à l’humidité. La mémoire de forme du matériau spécialement formulé permet d’assurer un scellement et une isolation durables et permanents. Cet article comprend des tampons de mastic 3MMC pour l’agrandissement du D.E. pour les épissures de transition de calibres de câbles.
Applications recommandées
- Isolant électrique primaire utilisé pour tous les câbles diélectriques massifs (caoutchouc et plastique) d’un maximum de 1 kV
- Câbles posés en pleine terre et immergés
- Isolation de câbles a blindage en ruban, à blindage filaire ou à blindage UniShield®
- Scellement contre les facteurs environnementaux pour les applications du domaine des communications et d’autres applications non électriques
- Réparations de gaine
- Protection physique et scellement contre l’humidité des connecteurs et des cosses aéro-isolés, comme les connexions de câbles avec espaceurs et les connexions de cosses à des barres omnibus
- Isolation des épissures secondaires
Propriétés typiques
| Application voltage | Faible tension |
| Blindage du câble | Blindage en ruban, UniShield®, Blindage filaire, Non blindé |
| Connecteur compris | Non |
| Diamètre interne après rétrécissement (impérial) | 0.398 po |
| Diamètre interne après rétrécissement (métrique) | 10.1 mm |
| Diamètre interne avant rétrécissement (impérial) | 1.185 po |
| Diamètre interne avant rétrécissement (métrique) | 30.1 mm |
| Intérieur/extérieur | Les deux |
| Longueur du tube détendu | 9 po |
| Longueur du tube détendu (métrique) | 228.6 mm |
| Longueur maximale du connecteur | 5,0 po |
| Longueur maximale du connecteur (métrique) | 127,0 mm |
| Marques | 3MMC |
| Matériau | Caoutchouc EPDM |
| Matériau du conducteur | Aluminium, Cuivre |
| Modèle | Rétractable au froid |
| Nombre de conducteurs | 1 |
| Quantité par caisse | 10 |
| Rigidité diélectrique (V/mil) | 365 V/mil |
| Sans halogènes | Non |
| Taille maximale du conducteur (impériale) | 177 kcmil |
| Taille maximale du conducteur (métrique) | 90 mm² |
| Taille minimale du conducteur (impériale) | 59 kcmil |
| Taille minimale du conducteur (métrique) | 30 mm² |
| Tailles de conducteur (impériale) | 1 AWG, 2 AWG, 1/0 AWG, 2/0 AWG, 3/0 AWG, 4/0 AWG |
| Tailles de conducteur (métrique) | 120 mm² |
| Température d’utilisation maximale (Celsius) | 90 °C |
| Température d’utilisation maximale (Fahrenheit) | 194 null |
| Température d’utilisation minimale (Celsius) | -40 °C |
| Température d’utilisation minimale (Fahrenheit) | -40 null |
| Tension | 1 kV |
| Type de câble | Câble d’alimentation |
| Type de produit | Épissure |
| Type d’épissure | Rétractable au froid |
| Utilisation | Isolation, protection mécanique, réparation |
| Élongation | 750 % |
