Trousse d’épissure pour pose en pleine terre 3MMC, DBO/B-6, orange/bleu, 18 à 10 AWG
- 3M ID 7000006238
- UPC 00051128590768
Détails
Points saillants
- Protège la connexion contre l’humidité pour les poses en pleine terre
- Tube en polypropylène résistant aux rayons UV et connecteur O/B+ à ressort en acier
- Supporte une températures maximale de 105 °C (221 °F)
- Convient aux calibres de fils de 18 à 10 AWG
- Homologué pour les applications de 600 V

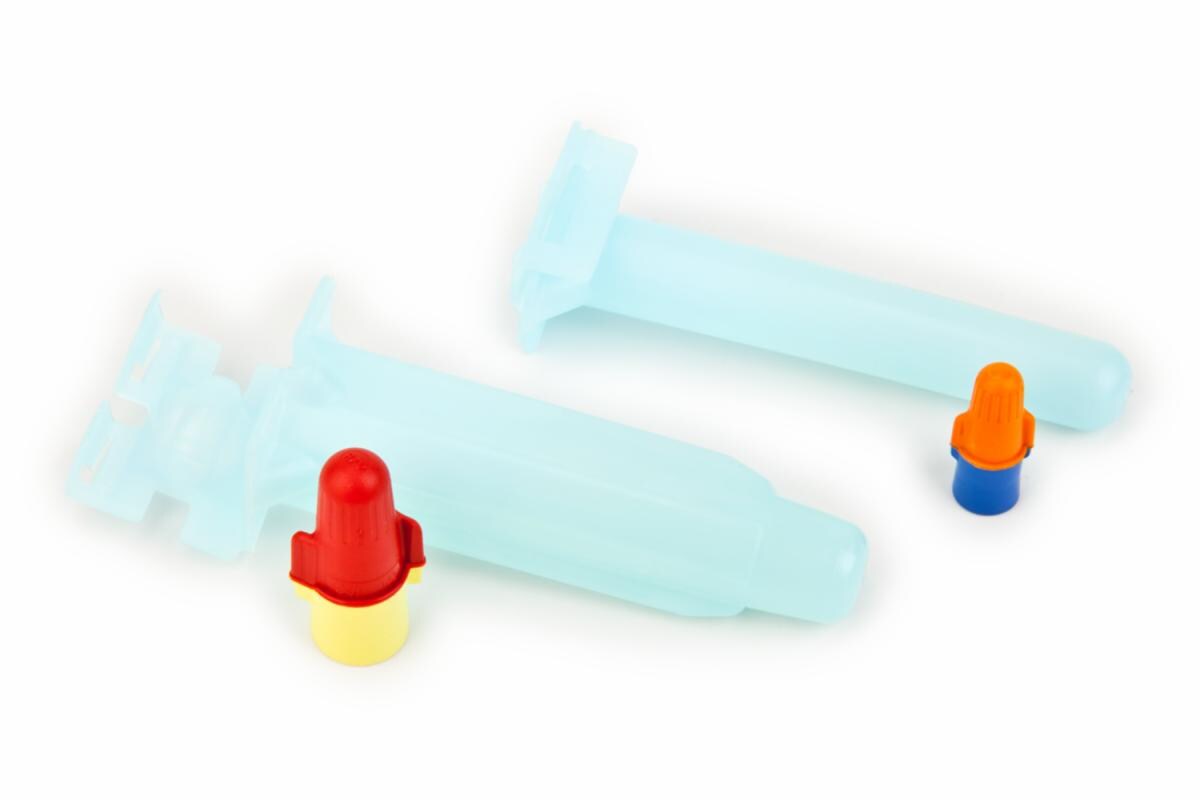

- Comprend un connecteur de fils Performance Plus O/B+ 3MMC et un tube résistant aux chocs et aux UV prérempli de graisse résistant à l’humidité
- Homologuée UL et cULus, et conforme à la directive RoHS 2011/65/EU
La trousse d’épissure pour pose en pleine terre 3MMC permet la connexion électrique entre deux ou plusieurs fils en cuivre prédénudés et la protéger contre l’humidité pour une pose en pleine terre. La trousse convient au scellement des fils à tension maximale de 600 V. Convient aux applications consommant beaucoup d’eau, comme les terrains de golf, ainsi que pour les dispositifs de commande d’irrigation et l’éclairage extérieur.
Applications recommandées
- Utilisé pour les applications consommant beaucoup d’eau, comme les terrains de golf, ainsi que pour les dispositifs de commande d’irrigation et l’éclairage extérieur
Propriétés typiques
| Connecteur de câbles | O/B+ |
| Couleur de l’isolant | Orange/bleu |
| Couleur du produit | Bleu, Orange |
| Diamètre extérieur maximal de l’isolant | 0,145 po |
| Diamètre extérieur maximal de l’isolant (métrique) | 3.7 mm |
| Ignifuge | Oui |
| Longueur du boîtier (impérial) | 3.66 po |
| Longueur du boîtier (métrique) | 93 mm |
| Marques | 3MMC |
| Méthode d’encapsulation | Connecteur à ressort scellé contre l’humidité |
| Plage de température d'application (Celsius) | 0- 49 degrés Celsius |
| Plage de température d'application (Fahrenheit) | 32 à 120 degrés Fahrenheit |
| Rempli de graisse contre la corrosion | Oui |
| Style de connecteur | Enterrement direct |
| Taille maximale du conducteur (impériale) | 10 AWG |
| Taille maximale du conducteur (métrique) | 6 mm² |
| Taille minimale du conducteur (impériale) | 18 AWG |
| Taille minimale du conducteur (métrique) | 0,75 mm² |
| Tailles de conducteur (impériale) | 10 AWG, 18 AWG |
| Température d’utilisation maximale (Celsius) | 105 °C |
| Température d’utilisation maximale (Fahrenheit) | 221 null |
| Température d’utilisation minimale (Celsius) | -40 °C |
| Température d’utilisation minimale (Fahrenheit) | -40 null |
| Tension nominale | 600 V |
| Tension nominale maximale | 600 V |
| Tension nominale maximale recommandée | 600 V |
| Type de produit | Connecteur |
| Type de raccord | Fil |
