Trousse d’épissure QS-III Cold Shrink 3M(MC), 5536A, câble blindé armé et non armé, 35 kV, D.E. de 31,5 à 52,6 mm (1,24 à 2,07 po), 185 à 500 mm² (350 à 1 000 kcmil)
- 3M ID 7000006188
- UPC 00054007430827
Détails
Points saillants
- Installation rapide et facile
- Le corps en silicone offre un excellent rendement électrique et d’excellentes propriétés de manipulation à basse température
- Ne nécessite ni chaleur, ni flammes, ni outils spéciaux
- Permet la transition entre différents calibres de câbles
- Convient aux câbles de 35 kV
- Soumise à un essai de production sur un câble haute tension, de décharge partielle et de résistance au c.a. pour assurer la fiabilité
La trousse d’épissure QS-III Cold Shrink 3M(MC) de série 5536A est conçue pour réaliser des épissures en ligne sur des câbles d’alimentation de 35 kV à blindage en ruban, à blindage filaire, à blindage UniShield® ou à blindage ondulé longitudinalement. La trousse rétractable à froid convient aux câbles MV-90 ou M-105 dotés de conducteurs en cuivre ou en aluminium, et assure une installation facile et d’excellentes transitions de calibres de câbles. La trousse présente une protection de courant de faute d’une valeur nominale de 15 000 ampères.

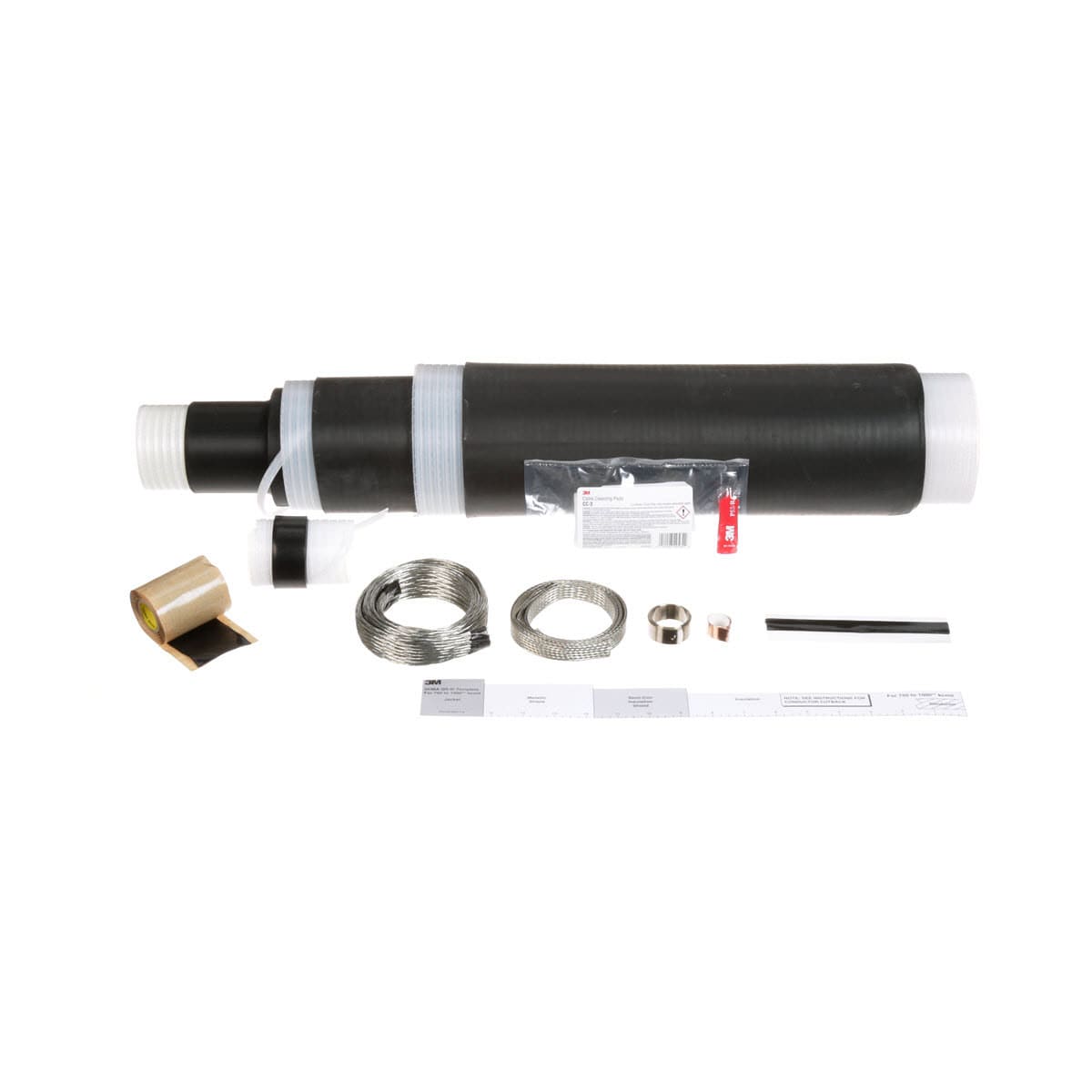

Cette trousse comprend un corps d’épissure en caoutchouc à la silicone Cold Shrink 3M(MC), un tube adaptateur Cold Shrink 3M(MC), un tube de gainage Cold Shrink 3M(MC), deux tubes de composé rouge P55/R 3M(MC), six bandes de mastic d’étanchéité 2230 Scotch®, deux rouleaux de ruban en mastic de caoutchouc 2228 Scotch®, un paquet de tampons de nettoyage de câbles CC-3 3M(MC), un gabarit de préparation de câbles 3M(MC), un manchon de blindage, une sangle de mise à la terre, cinq connecteurs de mise à la terre à ressort à force constante, deux bandes de ruban en cuivre et un livret de directives.
Applications recommandées
- Épissures en ligne sur les câbles d’alimentation à blindage en ruban, à blindage filaire, à blindage UniShield® et à blindage ondulé longitudinalement
- Conçue pour les épissures en ligne, les circuits d’alimentation et de distribution, les épissures de transition entre calibres, les poses en pleine terre et les emplacements immergés
Propriétés typiques
Ressources
